Комплектные трансформаторные подстанции наружной установки

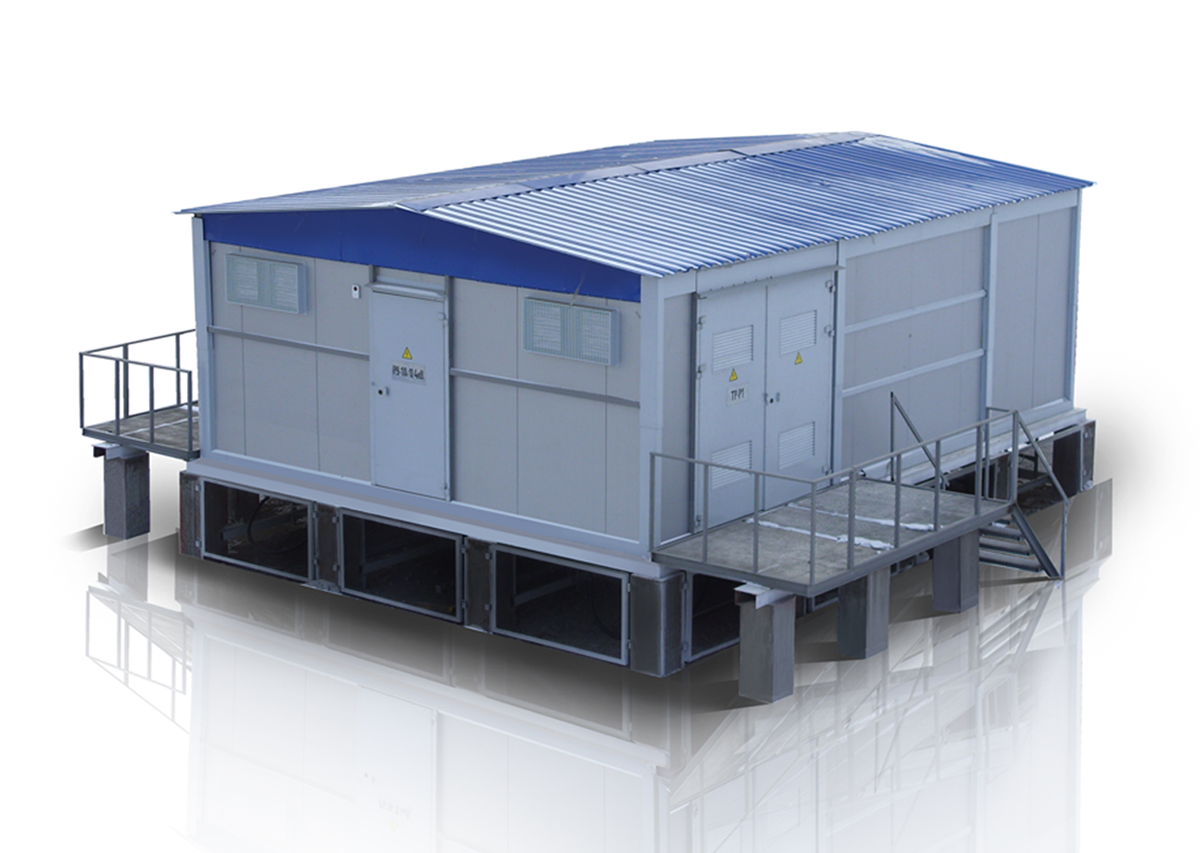

Комплектная трансформаторная подстанция наружной установки утепленная (КТПНУ) мощностью 25…4000 кВА предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6-35 кВ, преобразование его в напряжение от 0,4 кВ до 10 кВ и распределение по потребителям.

Просмотр и скачивание ТИ КТПН
Просмотр и скачивание ТИ КТПНУ

КЛАССИФИКАЦИЯ ИСПОЛНЕНИЙ

Признаки классификации	КТП 25…4000 кВА
По типу силового трансформатора	с масляным трансформатором, с сухим трансформатором
По числу трансформаторов	с одним трансформатором,с двумя и более трансформаторами
По виду	тупиковая, проходная, распределительная
По исполнению ввода	кабельный, воздушный
По исполнению вывода	кабельный, воздушный
По количеству блок-модулей	одномодульная, многомодульная
По виду исполнения и категории размещения	У1 (в неутепленном модульном здании), УХЛ1 (в утепленном модульном здании)
По наличию коридора обслуживания	без коридора обслуживания, с коридором обслуживания

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение
Мощность силового трансформатора, кВА	25; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 3150; 4000
Номинальное напряжение на стороне ВН, кВ	6-35
Наибольшее рабочее напряжение на стороне ВН, кВ	7,2; 12; 40,5
Номинальное напряжение на стороне НН, кВ	0,4; 6(10)*
Высота установки над уровнем моря, м, не более	1000
Тип атмосферы по ГОСТ 15150	I — II
Степень огнестойкости по СНиП 21-01-97	II
Степень загрязнения изоляции по ГОСТ 9920	I — II
Климатические районы согласно СНиП 2.01.07:по ветру и гололеду

по снеговой нагрузкеI — IIIIVСтепень защиты оболочки по ГОСТ 14254IP34- IP54Сейсмостойкость по шкале MSK-64, балов9Срок службы, не менее, лет

*для распределительных пунктов (РП)
